中国丰满熟女A片免费观,国产精品99久久久久久宅男,97久久超碰国产精品2021,99国产精品人妻噜啊噜

除了高鋁水泥、鋁酸鹽水泥。在耐火澆注料中還有什么材料可用于高溫結(jié)合劑？

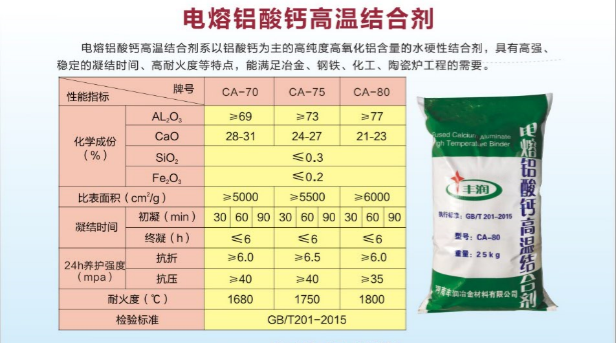

高溫結(jié)合劑指標(biāo)



耐高溫結(jié)合劑的概念，顧名思義，就是可以耐高溫的水泥。它的種類很多：


1、高鋁水泥；

2、鋁酸鹽水泥系列耐火水泥；

3、電熔鋁酸鈣高溫結(jié)合劑；

4、純鋁酸鈣水泥；

5、磷酸鹽系列耐高溫膠凝材料

6、ρ氧化鋁微粉，可替代純鋁酸鈣水泥用于高檔不定型耐火澆注料的高溫結(jié)合劑，也可代替硅微粉和超細(xì)氧化鋁微粉，用于高檔剛玉制品的粘合劑和高溫結(jié)合劑

高溫耐火水泥的制作工藝和組成：

以石灰石、氧化鈣、粘土、鋁礬土、工業(yè)氧化鋁作原料，在高溫下發(fā)生復(fù)雜的物理、化學(xué)變化，經(jīng)熔化、冷卻后，再在熟料中加入3%以下的石膏以控制凝結(jié)速度，即得水泥。


在普通水泥制作過程中，加入鋁酸鹽等耐高溫材料制得的水泥就是耐火水泥。耐火水泥技術(shù)要求：

1、細(xì)度：水泥顆粒越細(xì)，比表面積越大，水化反應(yīng)越快越充分，早期和后期強(qiáng)度都較高。國標(biāo)規(guī)定：比表面積應(yīng)大于300平方厘米/克，否則為不合格。

2、凝結(jié)時間：為保證在施工時有充足的時間來完成攪拌、運輸、成型等各種工藝，水泥的初凝時間不宜太短；施工完畢后，希望水泥能盡快硬化，產(chǎn)生強(qiáng)度，所以終凝時間不宜太長。鋁酸鹽水泥的初凝時間不得早于45分鐘，終凝時間不得遲于300分鐘。

3、體積安定性：水泥漿體在凝結(jié)硬化過程中體積變化的均勻性稱為水泥的體積安定性。如體積變化不均勻即體積安定性不良，容易產(chǎn)生翹曲和開裂，降低工程質(zhì)量甚至出現(xiàn)事故。







上一篇：高鋁水泥用途特性及使用注意事項
下一篇：純鋁酸鈣水泥的凝結(jié)時間和強(qiáng)度
