聯(lián)系我們
- 聯(lián)系人：胡經(jīng)理
- 手機(jī)：13938585788
- 地址：河南省鞏義市豫聯(lián)工業(yè)園區(qū)
- E-mail：4108129@qq.com
當(dāng)前位置：河南豐潤冶金材料有限公司 > 新聞動(dòng)態(tài) > 正文
無水泥耐火澆注料
-之前呢說過，使用加入CA-70純鋁酸鈣水泥等的耐火澆注料，今天來說一下無水泥耐火澆注料。無水泥耐火澆注料也稱之為超微粉結(jié)合耐火澆注料，是在超低水泥耐火澆注料的基礎(chǔ)上發(fā)展起來的。
-由于該澆注料中的CaO小于百分之0.2，形成鈣鋁黃長石等低熔物較少，因此高溫性能優(yōu)良，在窯爐等熱工設(shè)備的重要部位應(yīng)用較多，效果較好。
-無水泥耐火澆注料的品種有硅酸鋁質(zhì)、剛玉質(zhì)、莫來石質(zhì)、鎂質(zhì)、鋁鎂質(zhì)等。性能各有特色，所以應(yīng)用部位也不同。
-無水泥耐火澆注料的凝結(jié)硬化主要是通過超微粉的凝聚實(shí)現(xiàn)的，由凝結(jié)獲得強(qiáng)度，外加劑只起到促進(jìn)作用，所以在無水泥耐火澆注料中超微粉占有機(jī)器重要的地位。無水泥耐火澆注料是高級(jí)耐火澆注料，應(yīng)采用優(yōu)質(zhì)的原材料好人外加劑配制。

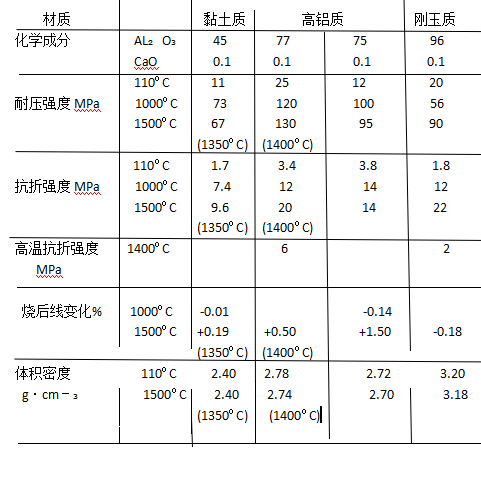

下面通過一組資料，列舉幾種無水泥耐火澆注料的品種來大概了解一下：
-從上組數(shù)據(jù)可以看出，無水泥耐火澆注料的烘干強(qiáng)度較低，隨著加溫強(qiáng)度的升高，強(qiáng)度顯著增加。
-在無水泥耐火澆注料中，CaO的含量上限為百分之0.2，因此應(yīng)選用CaO含量少的耐火原料，配制無水泥耐火澆注料。
了解關(guān)于更多耐火材料澆注料：http://vyllkd.com.cn/
上一篇：耐火水泥使用方法配比
下一篇：鋼包襯耐火材料的選擇應(yīng)用
